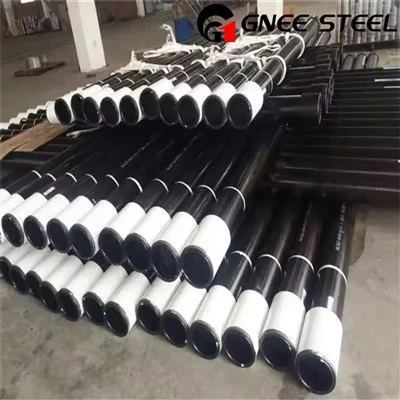

API 5CT 鋼シームレス油井管チューブ
API 5CT 継目無鋼管製品説明
油井管 (OCTG) の重要なコンポーネントである API 5CT チューブは、ケーシング内に取り付けられた内部生産ストリングとして機能し、2 つの別個の製品ではなく、ケーシングと統合された OCTG システムを形成します。ケーシングは、セメンティング後のサポートとゾーン隔離のための構造坑井ライナーとして機能します。一方、チューブは、生成された流体を運ぶための回収可能な流路です。-
私たちのAPI 5CT チューブ最新の API SPEC 5CT 第 11 版 (2023 年 12 月リリース、2024 年 12 月 19 日発効) および ISO 11960 標準に厳密に準拠しています。これは特殊なシームレス鋼管であり、溶接のない構造で精密な熱間圧延と冷間引抜きプロセスを経て製造されており、極端なダウンホール条件-高圧、高温 (HPHT)、腐食性媒体 (CO₂、H₂S)、および機械的ストレスに耐えることができます。
その中心的な機能は、貯留層と地表の間に密閉された流路を形成し、安全かつ効率的な炭化水素の輸送を確保することです。また、ダウンホール設備をサポートし、坑井の完全性を維持するため、油井やガス井の掘削、完成、生産、さらには地熱井や水井にも不可欠です。当社は信頼性の高い高性能チューブを提供することに尽力しており、国際規格と顧客のニーズを満たすためにすべての製品が厳格なテストを受けています。-
標準の OCTG API 5CT チューブが必要な場合でも、特殊な作業条件用にカスタマイズされたソリューションが必要な場合でも、当社の専門チームがいつでも対応いたします。お気軽にお問い合わせください競争力のある見積もり、詳細な技術パラメータ、およびパーソナライズされた製品の推奨事項を入手するには、
油井管チューブのパイプコアの技術要件
| カテゴリ | 主要な技術要件とパラメータの詳細 |
|---|---|
| 化学組成 | 厳密に管理された元素内容。1.従来グレード：カーボン：0.34～0.43％、リン 0.030% 以下。硫黄 0.030%以下 ２． L80-13Cr: クロム: 12–13.5%。3.ニオブ (Nb) の含有量はすべての材料試験証明書に記載されています。 |
| 機械的性質 |
降伏強度：379MPa～965MPa。 引張強さ：517MPa以上。 伸び率：18%～32%。 C90、T95、その他のグレードのカップリング衝撃エネルギーが大幅に最適化されています。 |
| 寸法許容差 |
1. 外径（101.6mm以下）：公差±0.79mm。 2. 肉厚許容差: 0 ~ -12.5%。 3. サイジング後のパイプ端の楕円率: 0.5% 以下。 |
| 必須のテスト | 各パイプ継手は、製品欠陥がゼロであることを保証するために、静水圧試験、平坦化試験、硫化物応力腐食割れ (SSC) 試験、引張試験、ねじ山検査を含む 8 つの厳格な試験を受けます。 |
| 完全なライフサイクルトレーサビリティ | 各パイプには鋼種、寸法、製造元、熱番号、その他の情報がマークされています。熱数はパフォーマンス データと 1 対 1 に対応しており、完全なライフサイクル トレーサビリティを実現します。-- |
チューブパイプコア製品パラメータ: 鋼グレード、仕様、およびネジの種類
当社の OCTG API 5CT チューブは、あらゆる鋼種、仕様、ねじタイプをカバーしており、お客様固有の作業条件（油井の深さ、圧力、中程度の腐食性）に応じてカスタマイズできます。-私たちの主要なパラメータシームレスチューブ API 5CT スチールは次のとおりです。
-
鋼種の分類（さまざまな作業条件に適しています）
|
鋼種の種類 |
特定の鋼種 |
コアパフォーマンス |
アプリケーションシナリオ |
|---|---|---|---|
|
従来の強度グレード |
降伏強度 379MPa、従来の耐食性、コスト効率が高く、大量生産に適しています。-API 5CT シームレスチューブ（スチール） |
H40: 低圧-浅井戸(<1500m); J55/K55: Medium-pressure conventional wells, general oilfield operations |
|
|
耐食性-グレード |
L80シリーズ（L80-3Cr、L80-9Cr、L80-13Cr） |
CO₂/H₂S 腐食に対する優れた耐性、環境に優しいコーティングで表面処理、高い靭性、プレミアム オプションスチールシームレスチューブ API 5CT |
Highly corrosive oil and gas fields, sour-service wells; L80-13Cr can withstand H₂S partial pressure >0.0003MPa環境 |
|
高-強度グレード |
N80(普通/焼入れタイプ)、P110 |
N80: 降伏強度 552-758MPa; P110：降伏強度758-965MPa、耐圧能力が高く、高強度タイプAPI 5CT グレードのシームレス鋼管 |
N80: 中深井戸 (1500-4000m)。 P110: 超深井戸、HPHT 井戸、厳しいダウンホール条件 |
|
特別高強度グレード- |
C90, T95, Q125, C125 |
Q125: 最大降伏強さ 1034MPa; C125：引張強さ862MPa以上、耐極圧性 |
超深井戸、極端な HPHT 環境、複雑な地質条件、重要な油田操業 |
-
仕様（カスタマイズ可能）
| アイテム | 技術仕様 |
|---|---|
| 外径 (OD) | 1.050インチ – 4.5インチ (26.67mm – 114.3mm) 従来の範囲: 2.375インチ – 4.5インチ (60.3mm – 114.3mm) |
| 肉厚 | 0.133" – 0.500" (3.38mm – 12.7mm) 公差: 0 ～ -12.5% (API 5CT 準拠) |
| 長さ | R1: 6.10 ～ 7.32mR2: 8.53 ～ 9.75mR3: 11.58 ～ 12.80mご要望に応じてカスタマイズされた長さも承ります |
-
ねじの種類（API 5B規格準拠）
非アプセット チューブ (NUE): 低圧力から中圧力のシナリオに適しており、仕様は 1.050TBG ～ 4.5TBG、シンプルな構造で取り付けが簡単です。
外部アプセット チューブ (EUE): 厚みのあるねじ設計、より高い接合強度と耐圧性能を備え、最も一般的に使用されるねじタイプである高圧井戸や深井戸に適しています。{0}{1}
プレミアムガス-気密接続: 高圧ガス井とサワーサービス井-のオプションで、VAM トップ、新しい VAM、その他のプレミアム接続を置き換えて、気密性能を確保します。-
すべてのねじ山は 60 度のねじ山角度と 1:16 のテーパーを備え、ピッチ公差 ±0.051mm で、信頼性の高いシールと交換性を保証します。
当社の OCTG API 5CT チューブを選ぶ理由
- 厳格な規格準拠: API SPEC 5CT 11th Edition および ISO 11960 規格を完全に満たしており、API 認証も取得可能です。製品の適格性を確保するために、第三者による検査（SGS、BV など）をサポートしています。-
- 優れた性能: 溶接のない構造により、高い耐圧能力と耐食性を保証します。{0}さまざまな過酷なダウンホール条件（HPHT、サワーサービス、超深井戸）に適応するカスタマイズ可能な鋼材グレードと仕様。-
- 精密製造: 高度な熱間圧延および冷間引抜プロセスを採用し、正確な寸法制御と滑らかな表面を備えています。厳密なパイプ端処理とネジ加工により、漏れのない接続が保証され、応力集中が回避されます。{0}}
- 信頼できる品質管理: すべての接合部は包括的な試験 (静水圧、NDT、引張、SSC など) を受けています。ライフサイクル全体のトレーサビリティ システムにより、製品の品質があらゆる段階で管理可能で追跡可能であることが保証されます。
- -費用対効果が高く、カスタマイズ可能: 仲介業者がいない競争力のある価格設定。カスタムの鋼材グレード、仕様、長さ、表面処理 (防食コーティング) をサポートし、顧客固有のニーズに応え、運用コストを削減し、効率を向上させます。-
- 広い適用範囲: 陸上/海洋の石油およびガス井、浅部/深部/超深井、サワーサービス井、HPHT 井、地熱井、水井に適しており、石油とガスの抽出プロセス全体をカバーします。
油井管工場
証明書
よくある質問
Q: 用途と耐用年数の点で、API 5CT チューブとケーシング パイプの主な違いは何ですか?
A: 主な違いは、その役割とサービス サイクルにあります。 API 5CT チューブは、生産された流体 (原油、天然ガス) を坑井から地表まで輸送するために使用される内部生産ストリングであり、改修作業のために回収可能です。ケーシング パイプは、坑井内に入る構造ライナーであり、坑井を安定させ、地層を隔離するために所定の位置にセメントで固定され、耐用年数全体にわたって坑井内に永久に残ります。さらに、チューブは流体の輸送に重点を置き、ケーシングは坑井の保護に重点を置いています。
Q: さまざまな API 5CT チューブ鋼グレードの機械的特性はどのように異なりますか? また、坑井の状態に適したものを選択するにはどうすればよいですか?
A: 機械的特性は鋼グレードによって異なります。低/中圧-圧の浅井戸の場合は H40/J55 (降伏強度 379-552MPa)。 L80 シリーズ (552-758MPa) 腐食性サワーサービス井用。- N80/P110 (552-965MPa) 中深/超深井戸用。極端な HPHT 環境向けの Q125/C125 (862 ～ 1034MPa)。坑井の深さ、ダウンホールの圧力/温度、中程度の腐食性 (CO₂/H₂S 含有量など) に基づいて選択します。
Q: API 5CT チューブとドリル パイプの違いは何ですか? これらは互換的に使用できますか?
A: これらを置き換えて使用することはできません。 API 5CT チューブは生産段階で使用され、厳しい耐食性と耐圧性の要件を備えた回収可能な流体導管として機能します。ドリルパイプは掘削段階で機能し、ドリルビットと地表機器を接続して動力と掘削流体を伝達し、ねじれ、曲げ、振動耐性に重点を置いています。それらの材料、機械的特性、構造設計は、それぞれの作業シナリオに合わせて調整されています。
